Проточный гидрофильтр-искрогаситель Ятаган «Stream»

Проточный гидрофильтр-искрогаситель             Ятаган «Stream»
Проточный гидрофильтр-искрогаситель Ятаган «Stream»

  • Охлаждает дым и воздух
  • 100% улавливает и гасит искры от открытого огня
  • Очищает воздух от жира, сажи и дегтя, предотвращая отложения на стенках дымоходов и воздуховодов
  • Снижает интенсивность запаха и дыма от мангала и печей

Бюджетное решение

Гидрофильтр Ятаган «Stream»

 КУПИ В РАССРОЧКУ

 ЭФФЕКТИВНОСТЬ ОЧИСТКИ ГИДРОФИЛЬТРА ЯТАГАН «STREAM»

  • Гашение и улавливание искр  100%
  • Защита от пламени                  100%
  • Очистка дыма от сажи               60%
  • Очистка дыма от жира               60%
  • Очистка дыма от дегтя               60%
  • Дымоочистка                              30%
  • Очистка воздуха от запахов       30%
  • Охлаждение дымов                    от 2500С до 500С


ПРЕИМУЩЕСТВА ГИДРОФИЛЬТРА ЯТАГАН «STREAM»

  • 100% защита от пожара
  • Гарантия 2 года, срок службы более 8 лет
  • Окупаемость за полгода
  • Полное соответствие требованиям пожарных и Роспотребнадзора
  • Автоматическая система включения и выключения подачи воды для ее экономии

НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ

Гидрофильтр-искрогаситель Ятаган «Stream» предназначен для установки на мангалы, хосперы, пицца-печи, тандыры, грили, дровяные, банные и другие печи с открытым огнем

Применяется в кафе, ресторанах и на пищевых производствах, где используются открытый огонь или древесный уголь и образуются горячие дымовые газы с сильным характерными запахом, которые необходимо очистить

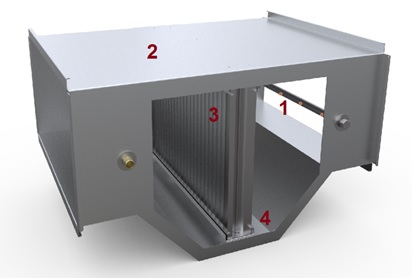

ОПИСАНИЕ ГИДРОФИЛЬТРА ЯТАГАН «STREAM»

  • Специальные широкоугольные полноконусные форсунки (1) распылют воду и образуют мелкодисперсную водяную завесу во всем объеме входной секции гидрофильтра
  • Корпус и гидросистема (2) из нержавеющей стали толщиной 1,2 мм выдержат жесткие условия эксплуатации
  • Тройной контроль сварных швов: ультразвуковой дефектоскоп, заливка высокотекучей жидкостью, контрольное тестирование готового аппарата при полной нагрузке 4 часа
  • Проточный гидрофильтр «Stream» полностью автоматизирован и Вы можете не опасаться «сухого режима» или забывчивости Ваших сотрудников, впустую сливающих воду в канализацию
  • Допустимы любые общеизвестные способы монтажа вентоборудования: на стену (кронштейны), на пол (подставка), на потолок (шпильки) и т.д.
  • Выверенный внешний вид не испортит интерьер Вашего ресторана, а низкий уровень шума приятно удивит

ПРИНЦИП ДЕЙСТВИЯ ГИДРОФИЛЬТРА ЯТАГАН «STREAM»

Гидрофильтр–искрогаситель Ятаган «Stream» относится к проточному типу гидрофильтров. В этой модели реализована наиболее простая технология защиты дымоходов от проскока пламени, гашения искр, охлаждения воздуха и его очистки от сажи, жиров, дыма, дегтя и запахов:

  • Дымовые газы от мангала или печи попадает в корпус гидрофильтра. Температура дымовых газов может достигать 250 градусов Цельсия. В этой части корпуса гидрофильтра находятся распылительные форсунки, которые создают сплошную завесу из мелкодисперсных капель воды, через которую проходят дымовые газы. При этом происходит первый этап охлаждения, пламя и искрогашения, очистки дымовых газов.
  • Далее, дымовые газы и капли воды попадают на специальную лабиринтную кассету, объединяющую в себе две функции – первая часть кассеты является «мокрым лабиринтом», и дымовые газы проходя сквозь него полностью избавляются от проскока пламени и искр, также происходит частичная очистка от сажи, дыма, дегтя, дыма и запахов
  • Вторая часть кассеты является классическим промышленным каплеуловителем (3), необходимым для осушения очищенного воздуха от капель воды перед выходом из гидрофильтра
  • Особенность данного типа кассеты в том, что в отличие от «сетчатых многослойных кассет», обычно устанавливаемых в проточные гидрофильтры, наша лабиринтная кассета - каплеуловитель практически не загрязняется и значительно лучше, чем сетчатые кассеты улавливает капли воды
  • Вода, свободно стекающая с кассеты гидрофильтра попадает в нижнюю часть корпуса (4) гидрофильтра и через сливное отверстие удаляется в канализацию
  • Для создания потока воды в форсунках необходимо подключить гидрофильтр к системе водоснабжения с давлением воды не менее 3 бар
  • Управление Гидрофильтром производится путем подачи воды в форсунки (открыть или закрыть кран)
  • Гидрофильтр Ятаган «Stream» снабжен системой автоматики, которая самостоятельно включает подачу воды при начале работы мангала или печи, и, также, самостоятельно, прекращает подачу воды в гидрофильтр при остывании мангала или печи

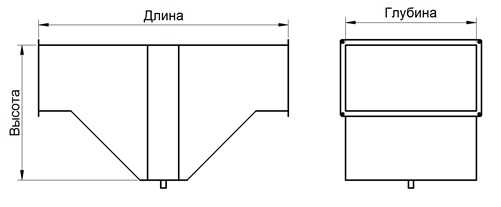

Технические характеристики Ятаган «Stream»

Модель

Очистка до,

м3

Длина,

мм

Высота,

мм

Глубина,

мм

Вес в рабочем состоянии, кг

Ятаган «Stream 1,0»

1000

850

440

500

30

Ятаган «Stream 2,0»

2000

850

490

600

35

Ятаган «Stream 3,0»

3000

950

590

800

50

Ятаган «Stream 4,0»

4000

1050

690

900

60

Ятаган «Stream 5,0»

5000

1050

800

900

65

Ятаган «Stream 6,0»

6000

1150

900

1000

80

Ятаган «Stream 7,0»

7000

1250

1000

1200

100

Данные предоставлены в ознакомительных целях и могут отличаться от реальных при заказе оборудования

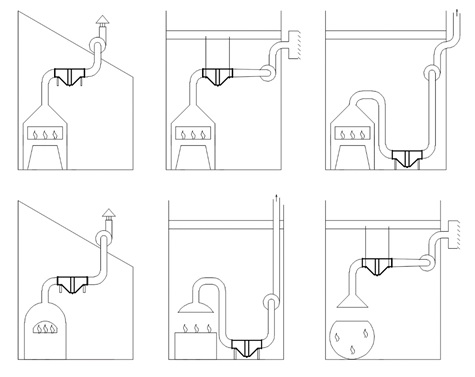

МОНТАЖ И ЭКСПЛУАТАЦИЯ ЯТАГАН «STREAM»

  • Гидрофильтр Ятаган «Stream» содержит воду и может размещаться в любом помещении, где обеспечивается положительная температура в зимнее время для предотвращения замерзания воды и повреждения изделия
  • Монтаж Гидрофильтра Ятаган «Stream» производится любым общеизвестным способом монтажа вентиляционного оборудования: на кронштейнах к стене, на подставке на полу, на шпильках к потолку и кронштейнах и т.д.
  • Для подключения Гидрофильтра Ятаган «Stream» необходимо подключить его к сети электропитания 220 Вольт, к водопроводной сети и к сети канализации. Данное изделие не имеет щита управления и не требует его подключения
  • В целях удобства эксплуатации и обслуживания Гидрофильтра достаточно обеспечить доступ к изделию с фронтальной стороны. Этого достаточно для контроля, периодического ТО и ремонта
