Гидрофильтр Ятаган «Stream»
Гидрофильтр Ятаган «Stream»
Гидрофильтр Ятаган «Stream»

Гидрофильтр Ятаган «Stream»

 Ятаган «Stream» гидрофильтр-искрогаситель для мангалов и печей - гарантированное решение при минимальных вложениях

  • Гарантия 2 года. Срок службы более 8 лет
  • 100% защита от пожара
  • Окупаемость за полгода
  • Эффективный проточный гидрофильтр
  • 100% искрогашение, охлаждение и защита от пожара
  • Полное соответствие требованиям пожарных и Роспотребнадзора
  • Техническая гарантия 2 года, срок службы более 8 лет
  • Окупаемость за полгода
  • Автоматическое включение/выключение подачи воды для экономии
Узнать цену Условия для дилеров

Назначение изделия

Гидрофильтр-искрогаситель Ятаган «Stream» предназначен для установки на мангалы, хосперы, пицца-печи, тандыры, грили, дровяные, банные и другие печи с открытым огнем. Охлаждает дым, гасит и улавливает искры от открытого огня, очищает воздух от жира, сажи и дегтя, полностью предотвращает их отложения на стенках дымоходов и воздуховодов. Снижает интенсивность запаха и дыма исходящих от мангалов и печей.

Окупаемость: 6 месяцев
Получить расчет окупаемости

Эффективность очистки гидрофильтром Ятаган «Stream»

Гашение и улавливание искр 100%
Очистка дыма от сажи 60%
Очистка дыма от жира 60%
Очистка дыма от дегтя 60%
Очистка дымовых газов от дыма 20%
Очистка воздуха от запахов 20%
Охлаждение дымов от 2500С до 500С
Хочу демонстрацию оборудования

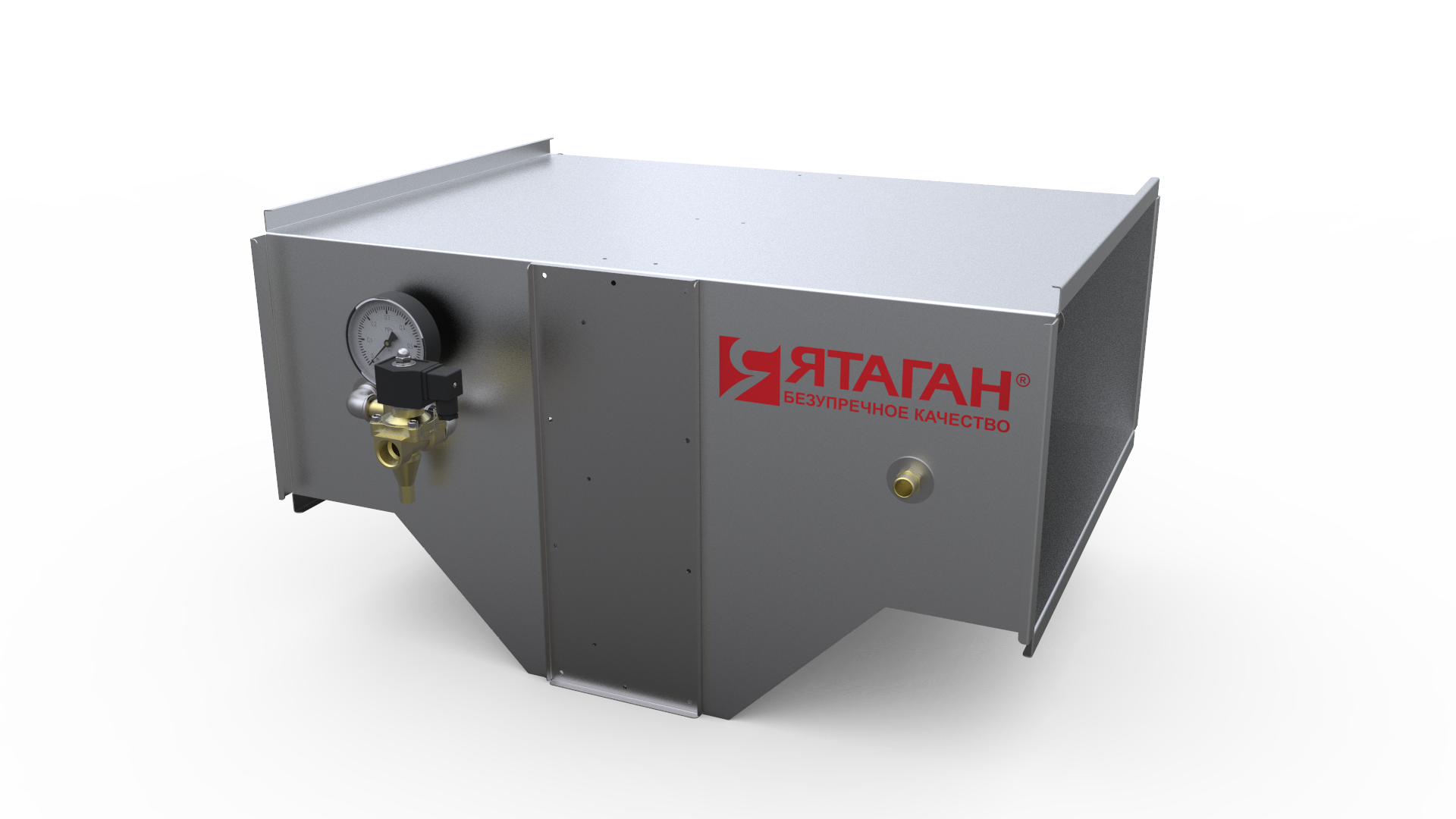

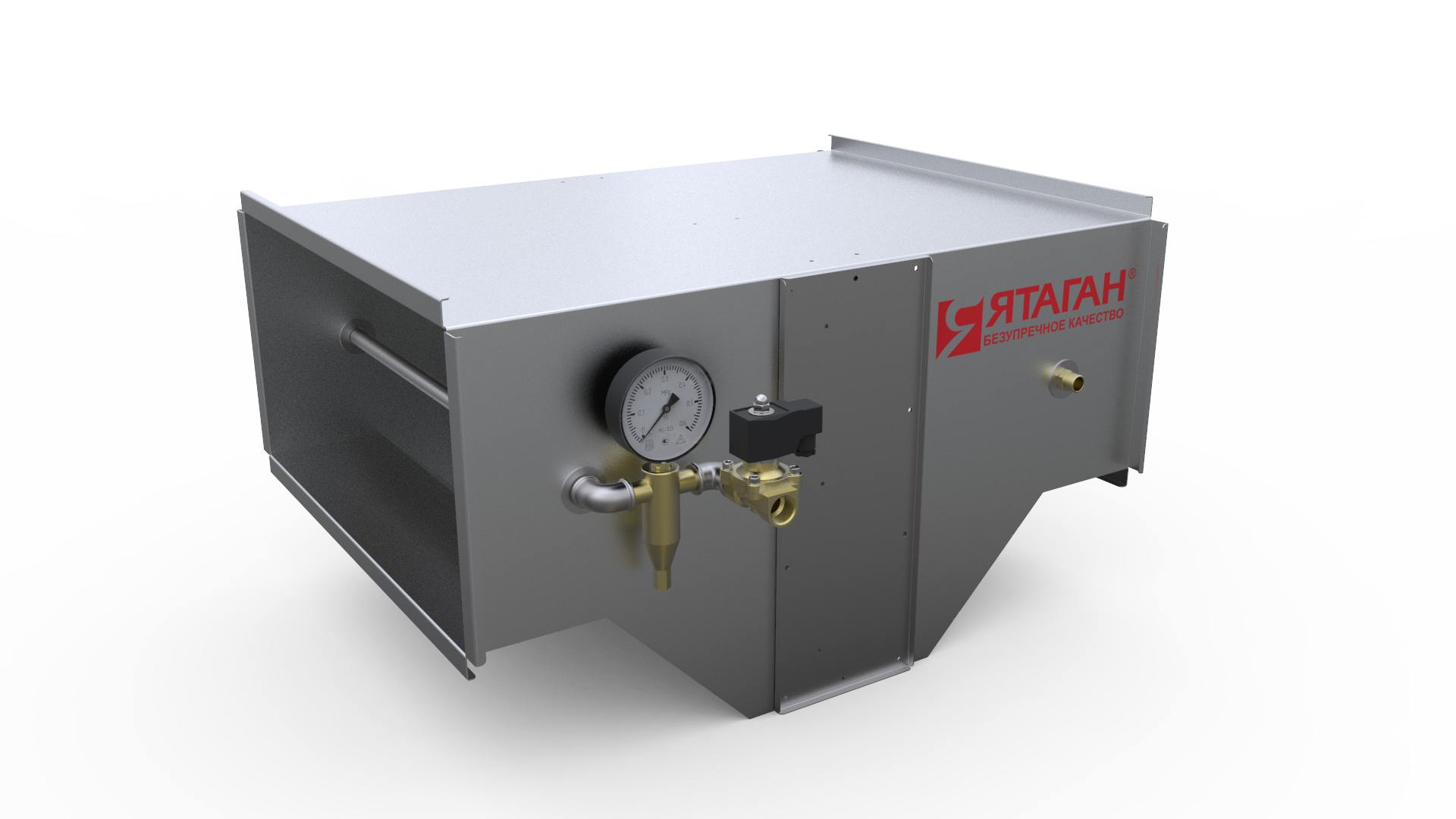

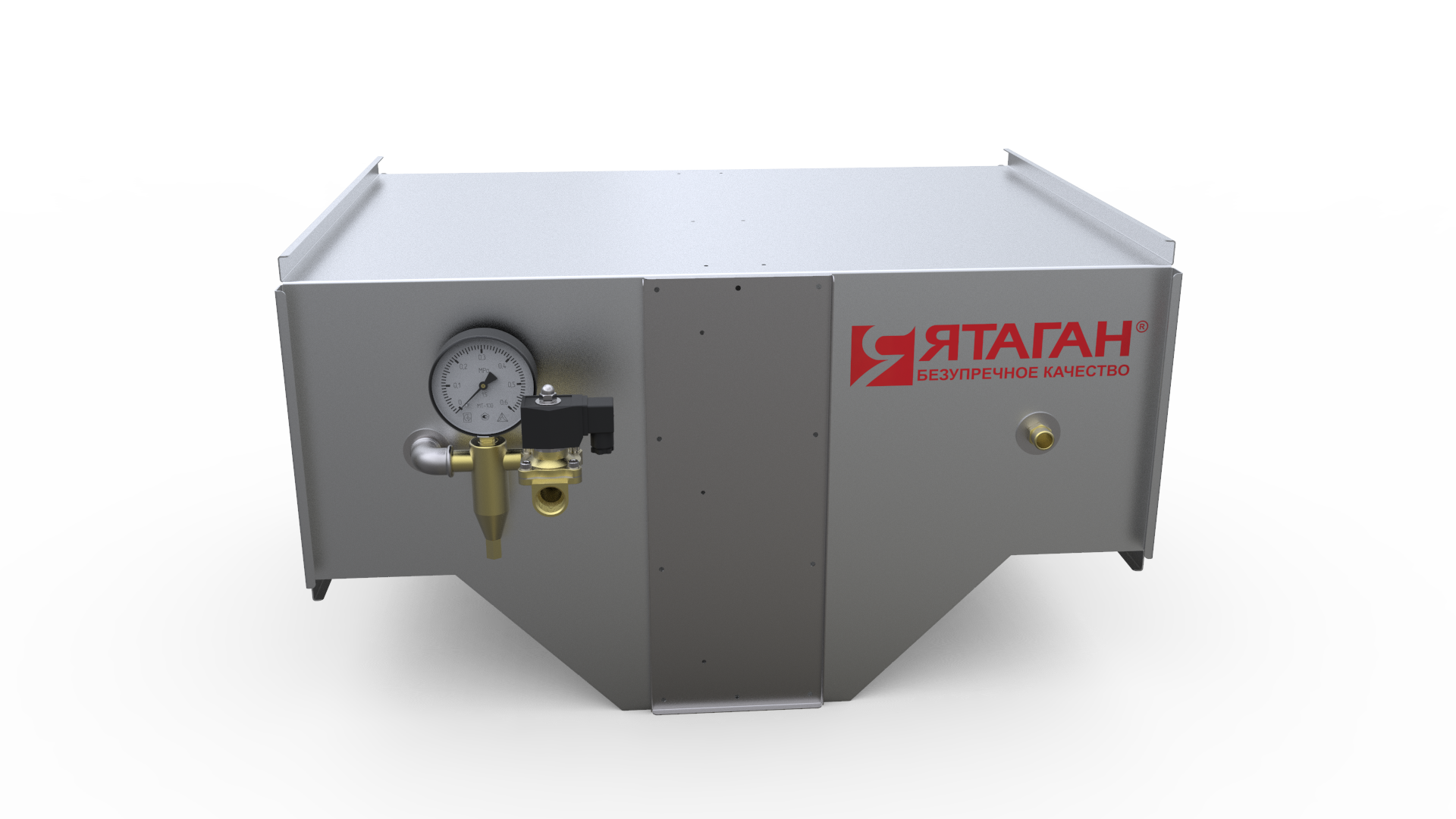

Описание Гидрофильтра Ятаган «Stream»

Специальные широкоугольные полноконусные форсунки (1) для распыления воды, образующие мелкодисперсную водяную завесу во всем объеме входной секции гидрофильтра.

Корпус и гидросистема (2) из нержавеющей стали, толщина 1.2 мм. Выдержит необходимые условия эксплуатации.

Тройной контроль сварных швов: ультразвуковой дефектоскоп, заливка высокотекучей жидкостью, контрольное тестирование готового аппарата 4 часа.

Мы автоматизировали наш проточный гидрофильтр, и вы можете не опасаться «сухого режима» или забывчивости ваших сотрудников, впустую сливающих воду в канализацию.

Допустимы любые общеизвестные способы монтажа вентоборудования: на стену (кронштейны), на пол (подставка), на потолок (шпильки) и т.д.

Выверенный внешний вид не испортит интерьер Вашего ресторана, а низкий уровень шума приятно удивит.

Принцип действия Гидрофильтра Ятаган «Stream»

Гидрофильтр–искрогаситель Ятаган «Stream» относится к проточному типу гидрофильтров и предназначен для установки на мангалы и другие печи, в которых используется открытый огонь или древесный уголь для приготовления пищи. В этой модели гидрофильтра реализована наиболее простая технология защиты дымоходов от проскока пламени, гашения искр, охлаждения воздуха и его очистки от сажи, жиров, дыма, дегтя и запахов:

  1. Дымовые газы от мангала или печи попадает в корпус гидрофильтра. Температура дымовых газов может достигать 250 градусов Цельсия. В этой части корпуса гидрофильтра находятся распылительные форсунки, которые создают сплошную завесу из мелкодисперсных капель воды, через которую проходят дымовые газы. При этом происходит первый этап охлаждения, пламя и искрогашения, очистки дымовых газов.
  2. Далее, дымовые газы и капли воды попадают на специальную лабиринтную кассету, объединяющую в себе две функции – первая часть кассеты (по ходу дымовых газов) является «мокрым лабиринтом», и дымовые газы проходя сквозь него полностью избавляются от проскока пламени и искр, также происходит частичная очистка от сажи, дыма, дегтя, дыма и запахов.
  3. Вторая часть кассеты является классическим промышленным каплеуловителем (3), необходимым для осушения очищенного воздуха от капель воды перед выходом из гидрофильтра.
  4. Особенность данного типа кассеты в том, что в отличие от «сетчатых многослойных кассет», обычно устанавливаемых в проточные гидрофильтры, наша лабиринтная кассета - каплеуловитель практически не загрязняется и значительно лучше, чем сетчатые кассеты улавливает капли воды.
  5. Вода, свободно стекающая с кассеты гидрофильтра попадает в нижнюю часть корпуса (4) гидрофильтра и через сливное отверстие удаляется в канализацию.
  6. Для создания потока воды в форсунках необходимо подключить гидрофильтр к системе водоснабжения с давлением воды не менее 3 бар.
  7. Управление Гидрофильтром производится путем подачи воды в форсунки (открыть или закрыть кран).
  8. Гидрофильтр Ятаган «Stream» снабжен системой автоматики, которая самостоятельно включает подачу воды при начале работы мангала или печи, и, также, самостоятельно, прекращает подачу воды в гидрофильтр при остывании мангала или печи.
Заказать консультацию специалиста
Монтаж Гидрофильтр Ятаган «Stream»

Монтаж и эксплуатация Гидрофильтра Ятаган «Stream»

  1. Гидрофильтр Ятаган «Stream» содержит воду и может размещаться в любом помещении, где обеспечивается положительная температура в зимнее время для предотвращения замерзания воды и повреждения изделия.

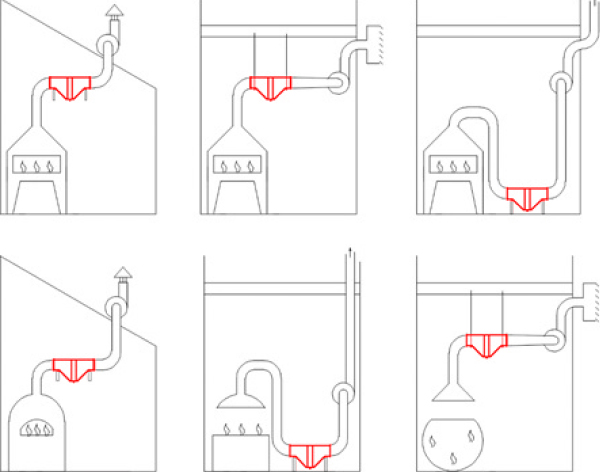

  2. Монтаж Гидрофильтра Ятаган «Stream» производится любым общеизвестным способом монтажа вентиляционного оборудования: на кронштейнах к стене, на подставке на полу, на шпильках к потолку и кронштейнах и т.д.
  3. Для подключения Гидрофильтра Ятаган «Stream» необходимо подключить его к сети электропитания 220 Вольт, к водопроводной сети и к сети канализации. Данное изделие не имеет щита управления и не требует его подключения.
  4. В целях удобства эксплуатации и обслуживания Гидрофильтра достаточно обеспечить доступ к изделию с фронтальной стороны. Этого достаточно для контроля, периодического ТО и ремонта.
Получить подробные технические данные

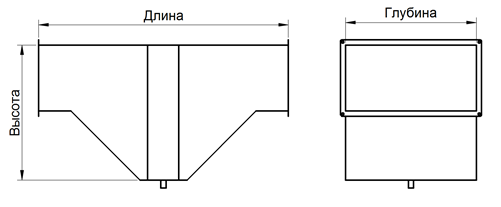

Технические параметры и цены Гидрофильтра Ятаган «Stream»

Модель

Гидрофильтра Ятаган

Очистка до, м3

Длина,

мм

Высота,

мм

Глубина, мм

Вес в рабочем состоянии, кг

Цена,

Руб. с НДС

Ятаган «Stream 1,0»

1000

850

440

500

30

99000

Ятаган «Stream 2,0»

2000

850

490

600

35

119000

Ятаган «Stream 3,0»

3000

950

590

800

50

139000

Ятаган «Stream 4,0»

4000

1050

690

900

60

149000

Ятаган «Stream 5,0»

5000

1050

800

900

65

159000

Ятаган «Stream 6,0»

6000

1150

900

1000

80

179000

Ятаган «Stream 7,0»

7000

1250

1000

1200

100

199000

Общие данные от фильтре

Гидрофильтры Ятаган проточного типа имеют несколько преимуществ по сравнению с гидрофильтрами накопительно – циркуляционного типа.

Простота конструкции. Любой ваш сотрудник поймет как работает Гидрофильтр Ятаган, как его включать – выключать и как обслуживать. Тем более что и обслуживать практически нечего. Надо время от времени проверять слив и, при необходимости, чистить его.

Простейшая автоматика (а потому самая надежная), встроенная в Гидрофильтр Ятаган полностью подстрахует вас от забывчивых сотрудников: вовремя включит подачу воды в форсунки Гидрофильтра и своевременно выключит воду при остывании мангала или печи.

Самое главное их достоинство – это самая низкая цена на гидрофильтр при неизменно высоком качестве Завода «Ятаган». Таким образом, Вы можете быстро и гарантирвоанно решить задачи защиты ресторана от пожара, искротушения и поддержания дымоходов в чистом состоянии с минимальными вложениями.

Мы сделали гидрофильтр настолько удачным и дешевым, что любая эффективная поделка из серии «гидрофильтр своими руками» обойдется вам дороже.

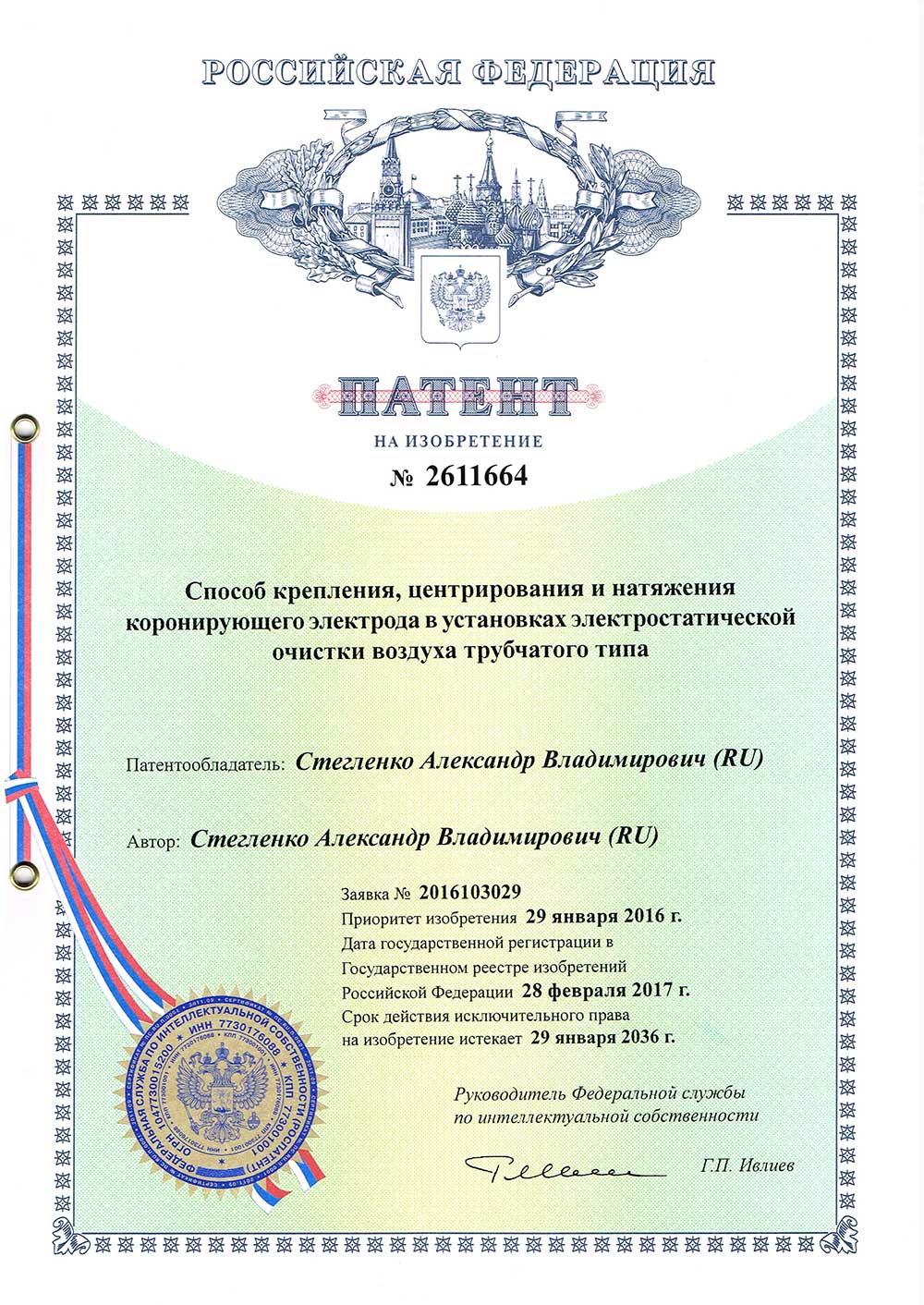

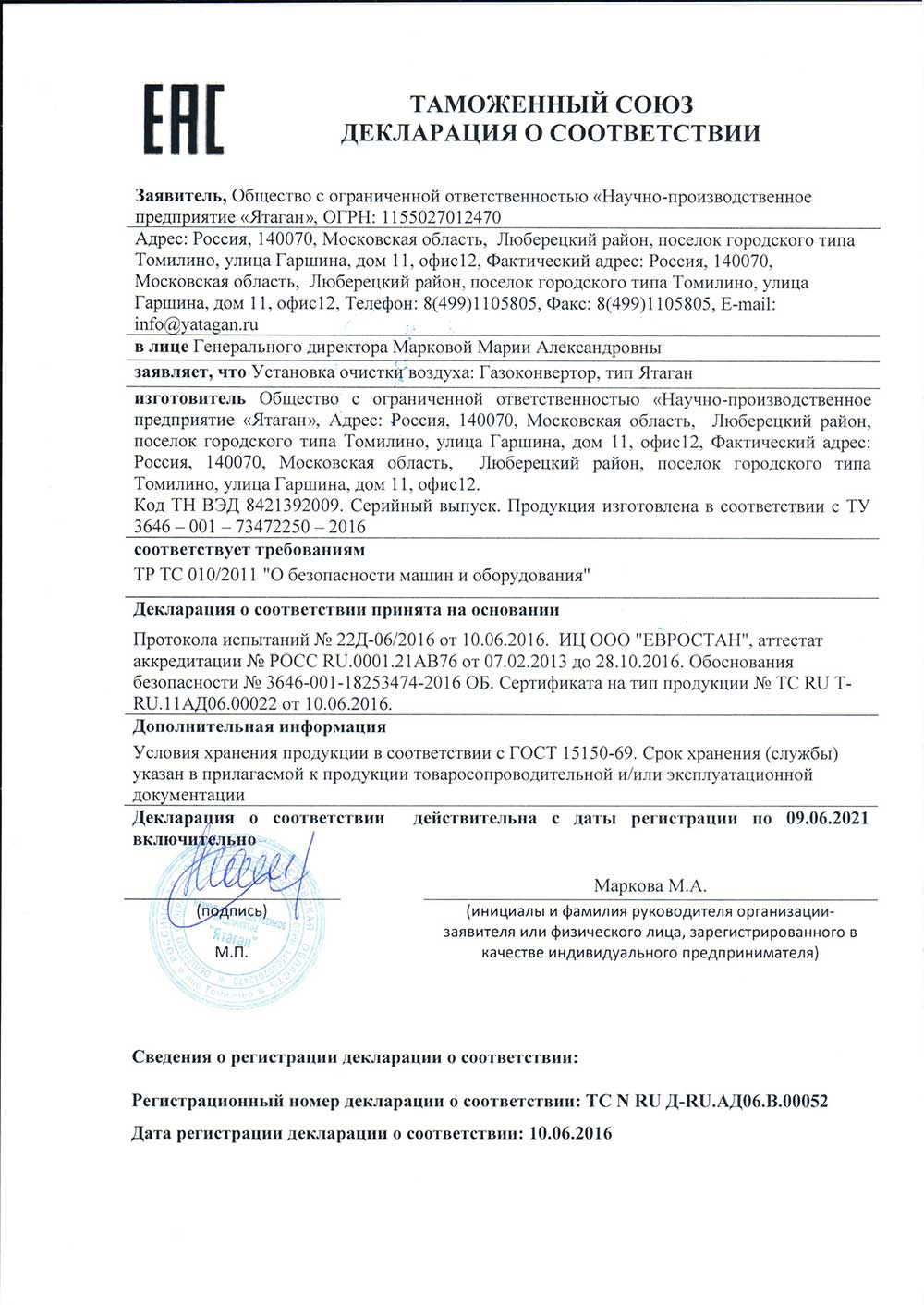

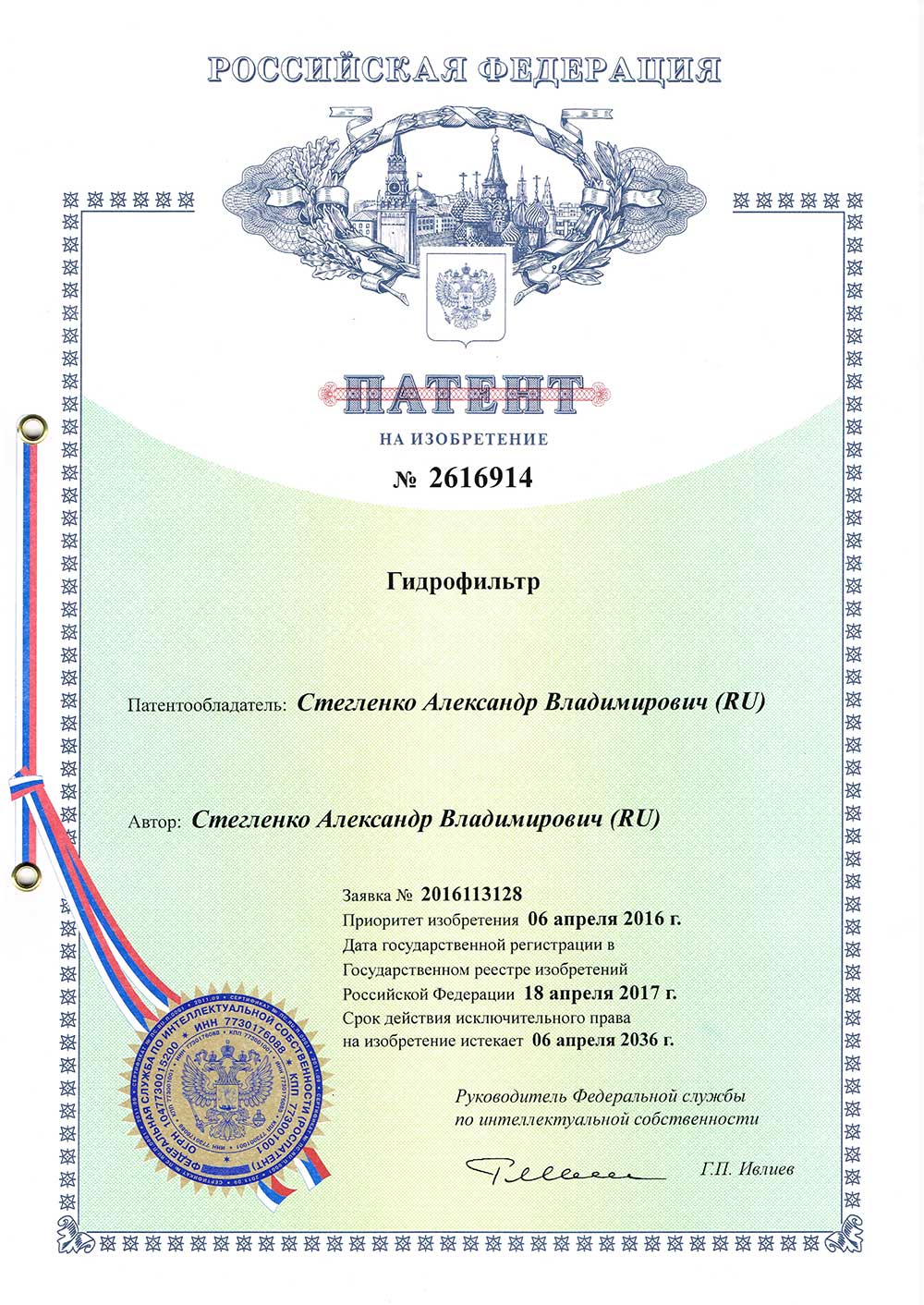

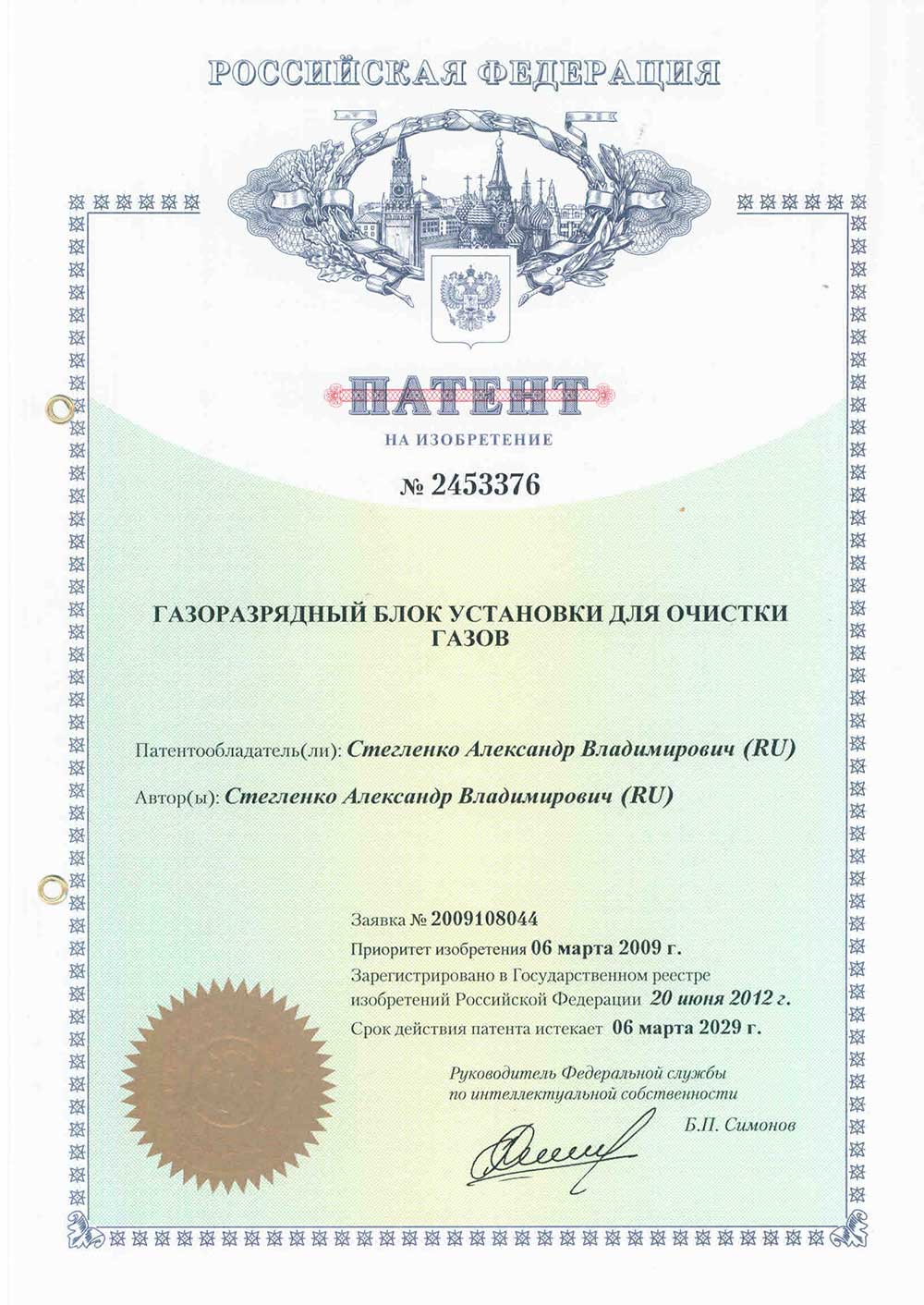

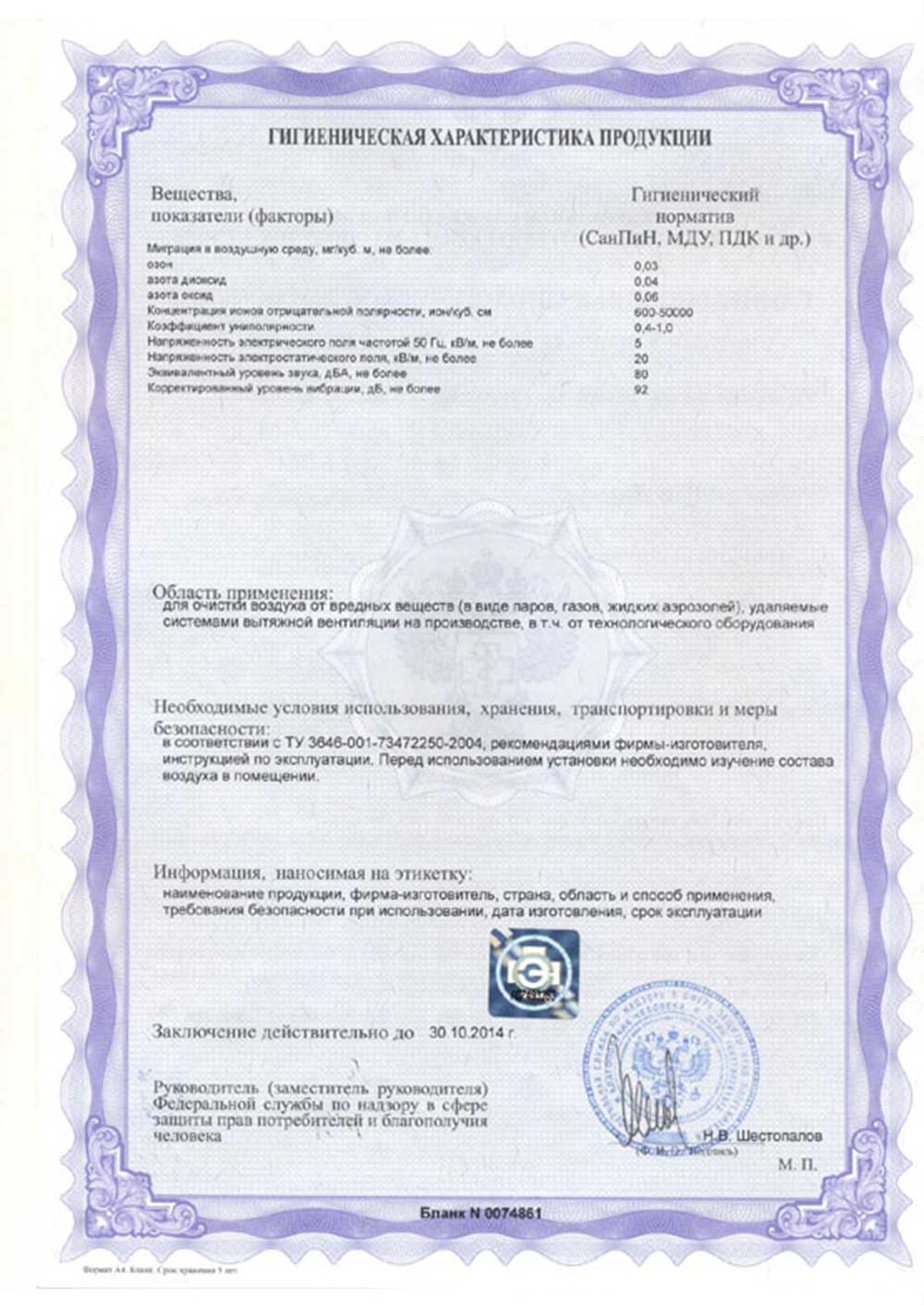

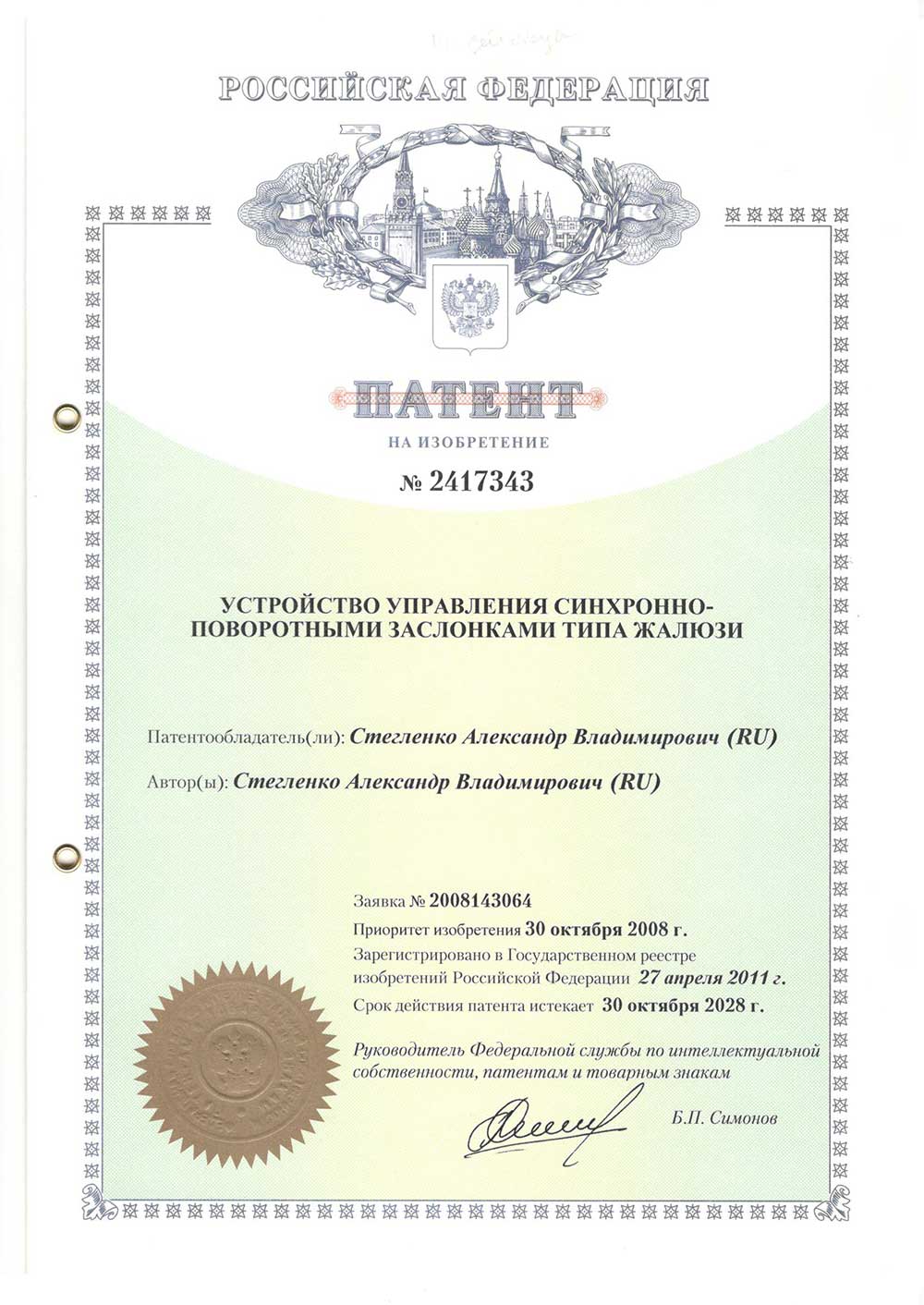

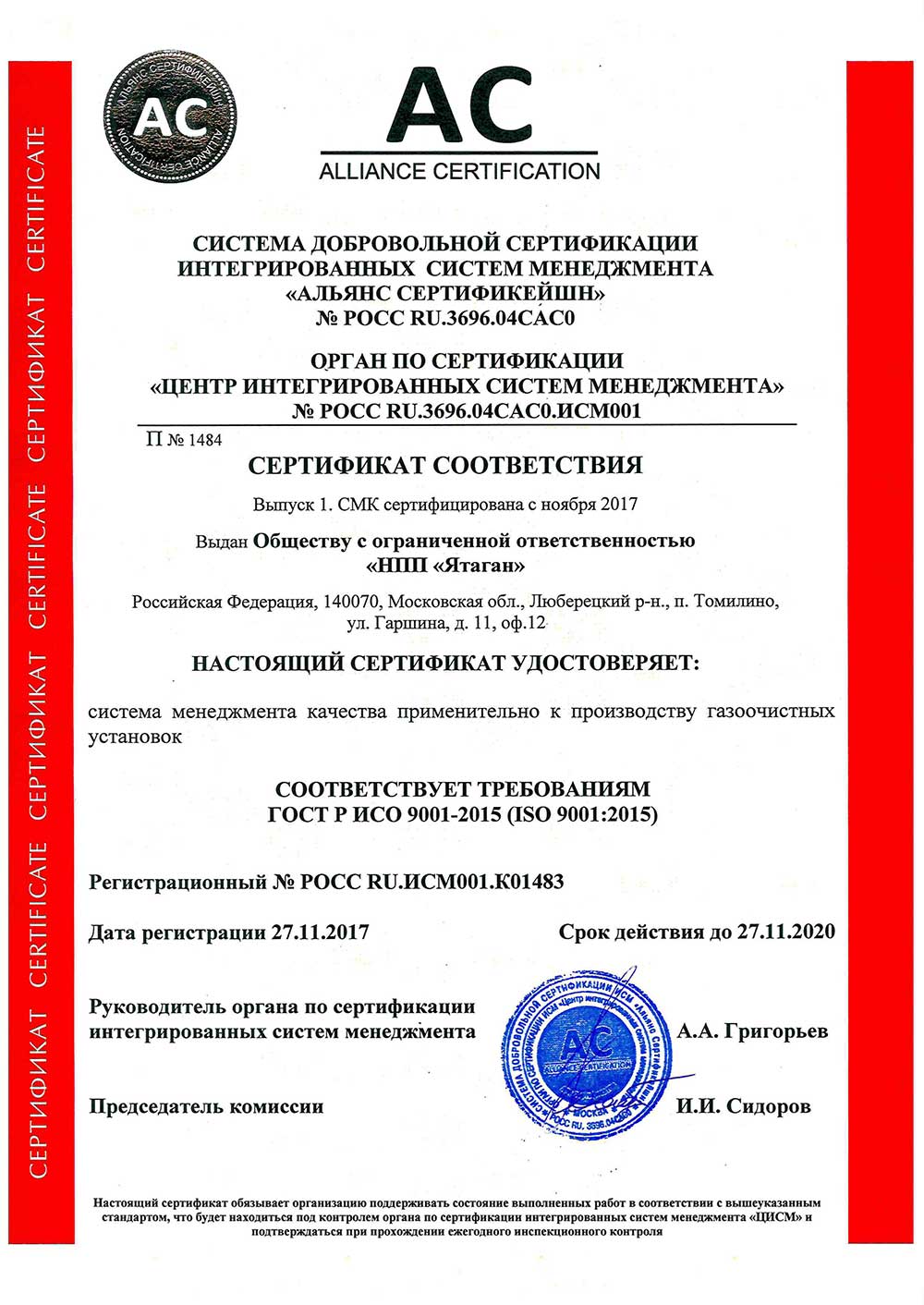

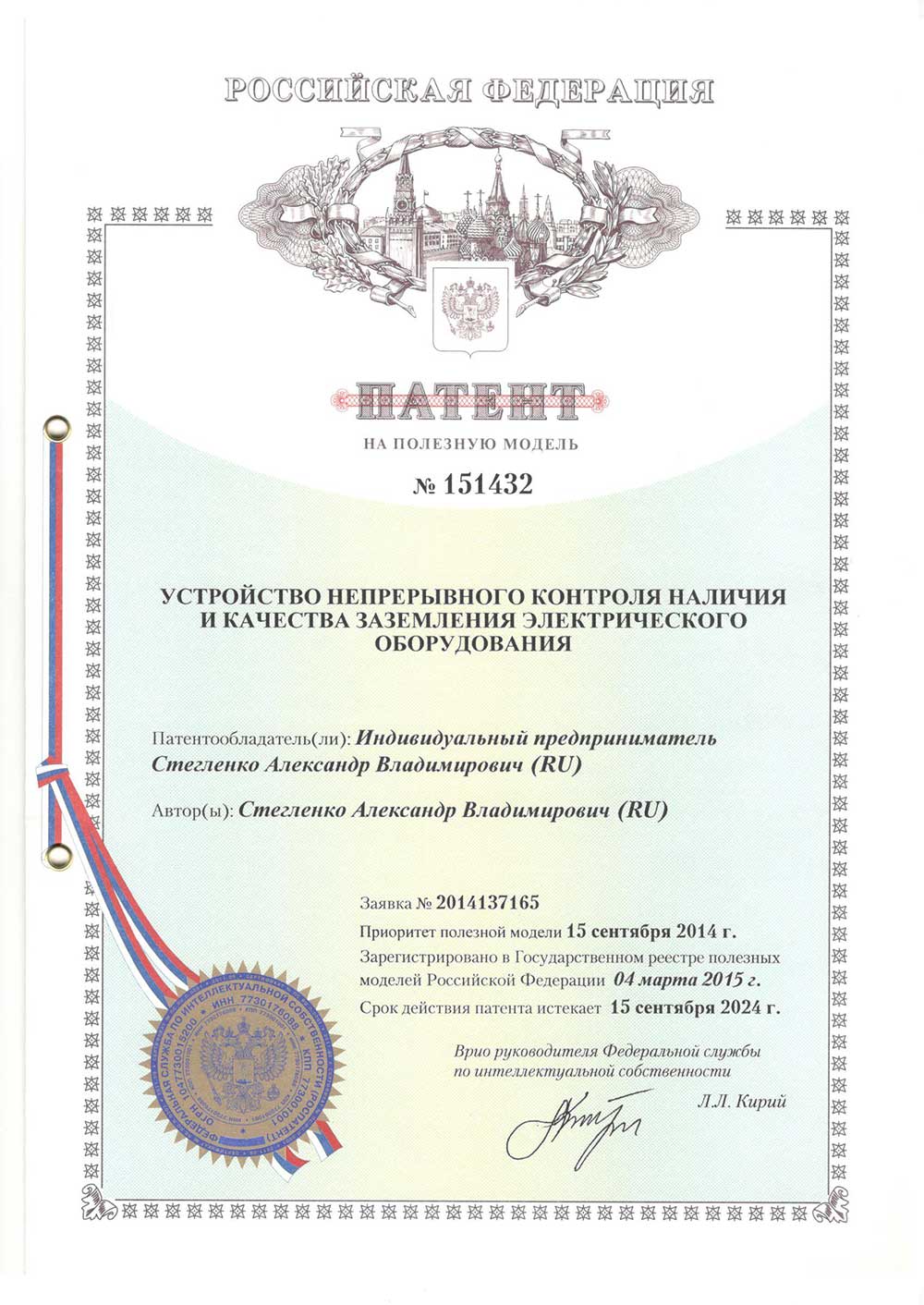

Сертификаты и патенты
